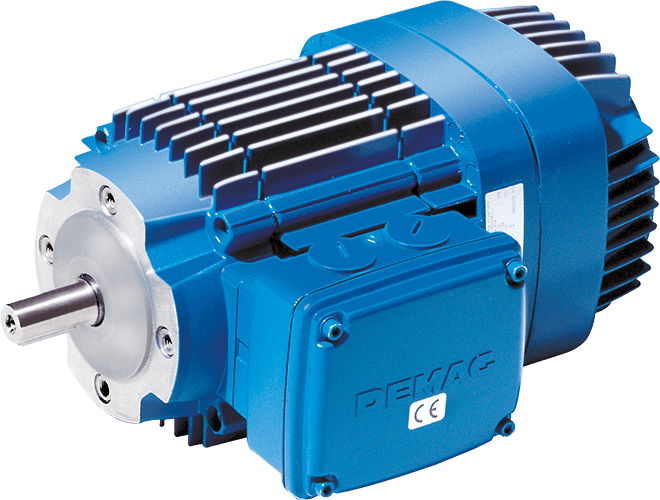

锥形转子制动电机
锥形转子制动电机
良好的启停性能
简单、耐用、可靠是我们 KB 系列锥形转子制动电机的主要特征。独特的制动操作原理使其无需单独的控制元件或额外的切换元件，原因是制动器和转子之间采用机械连接。因此：
- 制动性能极高
- 单位时间内可频繁启动
- 双速变级电机
- 为启停与直接控制行走提供驱动
- 可防止临时过载
- KB 电机可通过一个联轴器连接至减速箱。
联系我们
Product information
优势一览
高性能电机
- 电机输出功率高达 55 千瓦（在 40% CDF 条件下）
- 2、4、6 或 8 极
- 双速变级电机
- KBA 用于启停驱动
- KBF 用于直接控制行走运动
异常稳健的制动器
- 无需切换元件
- 无需单独控制
- 制动器外壳表面积较大，制动刹车片能有效快速散热，刹车片寿命长。
- 制动盘亦可作为电机风扇系统，缩短了电机整体的长度。
- 单位时间内可频繁启动
- 可防止临时过载
可通过德马格驱动设计帮手进行方便的在线配置
- 查看技术参数
- 均支持各种标准文件格式中的 2维和 3维几何机构设计
- 提供电路图
- 显示交付时间
- 将所选配置提交至德马格商店
电机与减速箱组合
联轴器连接
配备德马格连接轴轴端的电机与减速箱组合（Z 型圆柱转子电机或 KB 锥形转子制动电机），使用对接法兰和滚珠星形联轴器
技术参数
输出功率高达 55 千瓦：4 极 KBA 电机
| 名称 | 输出 [千瓦] 40% CDF | 制动扭矩 [Nm] |
| KBA 71 A4 | 0.48 | 6.7 |
| KBA 71 B4 | 0.72 | 8.7 |
| KBA 80 A4 | 1.05 | 14.5 |
| KBA 80 B4 | 1.3 | 17.5 |
| KBA 90 A4 | 1.65 | 23 |
| KBA 90 B4 | 2.0 | 29 |
| KBA 100 A4 | 2.4 | 38 |
| KBA 100 B4 | 3 | 48 |
| KBA 112 B4 A | 3.6 | 56 |
| KBA 112 B4 | 4.5 | 68 |
| KBA 125 B4 A | 6 | 82 |
| KBA 125 B4 | 7.4 | 94 |
| KBA 140 B4 A | 9.6 | 130 |
| KBA 140 B4 | 11.5 | 166 |
| KBA 160 B4 | 20 | 215 |
| KBA 180 A4 | 30 | 335 |
| KBA 200 B4 | 40 | 430 |
| KBA 225 B4 | 55 | 610 |
直接控制行走应用：8/2 极 KBF 电机
| 名称 | 输出 [千瓦] 40/40% CDF | 制动扭矩 [Nm] |
| KBF 71 A 8/2 | 0.04/0.2 | 1.4 |
| KBF 71 B 8/2 | 0.06/0.3 | 1.6 |
| KBF 80 A 8/2 | 0.13/0.5 | 3.2 |
| KBF 90 A 8/2 | 0.2/0.8 | 5.2 |
| KBF 100 A 8/2 | 0.26/1.2 | 7.0 |
| KBF 112 A 8/2 | 0.42/1.9 | 11.8 |
| KBF 125 A 8/2 | 0.65/2.9 | 17 |
| KBF 140 A 8/2 | 1.1/4.5 | 24.3 |
设备选件
电机
| 选件 | Z 型圆柱转子 电机 | KB 系列锥形转子制动电机 |
| 绕组保护 | ||
| PTC 热敏电阻 | • | • |
| 温度探测器 | • | • |
| 旋转编码器 | ||
| 整体脉冲发生器 | • | • |
| 外部脉冲发生器 | • | • |
| 集成外部脉冲发生器 | • | |
| 电插头连接器 | • | • |
| 增强型绝缘 | • | • |
| 防凝加热器 | ||
| 加热带 | • | • |
| 通过电机绕组 | • | |
| 外置风扇 | ||
| 额外的集成风扇 | • | |
| 额外的外置风扇 | • | • |
| 重型风扇 | • | |
| 重型制动盘 | • | |
| 电机风扇罩末端可选配圆弧形防雨罩 | • | • |
制动器
| 选件 | Z 型圆柱转子 电机 | KB 系列锥形转子制动电机 |
| 手动刹车释放装置 | • | • |
| 制动器监视孔 | • | |
| 制动器调整监视孔 | • | |
| 密封/增强型壳体 | • | |
| 各种控制模块 | • | |
| 密封式制动总成 | • | |
| 紧急停止刹车片 | • |
