Offset geared motors

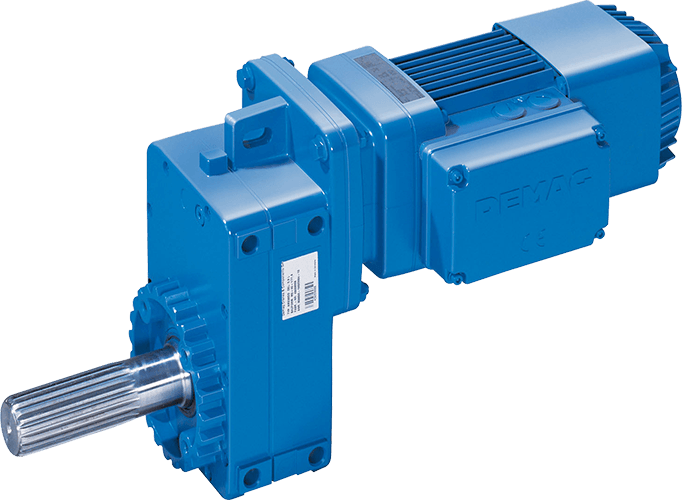

平行轴减速电机

即使在狭小空间,也能保持良好的驱动性能

我们的平行轴减速电机专为需要节省空间的驱动解决方案而设计。外壳设计为地面上的行走应用提供良好的离地净高。平行轴减速箱出轴的离地中心高度较大,有利于驱动小车进行集中驱动布置,例如,利于集中驱动布置采用减速箱双向出轴设计。它们还有哪些优点?

  • 超宽范围的传动比
  • 高效而具性价比的解决方案
  • 实用的设计可满足各种行走应用要求
  • 9 种减速箱规格

Your Contact

Demag contact

Demagcranes

上海市奉贤区庄行镇欧洲工
业园区叶庄公路125号

Phone:
+86 21-6025 9029
Fax:
+86 21-3470 2854
邮箱地址:
marketing.cn@demagcranes.com

Product information

优势一览

高度灵活

  • 9 种规格的减速箱(扭矩为 130 至 13,800 Nm)
  • 直接插入或通过联轴器连接
  • 5 种规格的驱动轴
  • 5 种外壳设计
Geared motor
扭矩支架型 AM 10-40/通用型 AU 20-90
Geared motor 2
法兰安装型 AF 20-90/底座安装型 AG 30-90

可通过德马格驱动设计帮手进行便捷的在线配置

  • 查看技术参数
  • 均支持各种标准文件格式中的 2维 和 3维 几何机构设计
  • 提供电路图
  • 显示交付时间
  • 将所选配置提交至德马格商店

技术参数

平行轴减速电机

    传动比 (i)
减速箱规格 输出扭矩 [Nm] 2 级 3 级
A10 130 8.32 - 52.5  -
A20 205 6.21 - 28.0 31.7 - 123
A30 370 7.78 - 71.9 82.4 - 156
A40 660 8.78 - 61.6  73.8 - 256
A50 1,150 8.69 - 71.6  78.0 - 218
A60 2,100 8.91 - 67.9  77.2 - 297
A70 3,700 9.23 - 68.1  78.9 - 267
A80 6,600 9.89 - 68.9  80.3 - 281
A90 13,800 10.2 - 69.7  76.3 - 274
  • A10 - A40:铝壳
  • A50 - A90:灰口铸铁外壳

功能与配件

减速电机

选件 A 型平行轴减速箱 W 型直交轴式减速箱 D 同轴式减速箱
扭矩支架
踢脚板/平板
安装法兰 ■ 1)
更广的温度范围
专用油漆罩面
专用润滑剂
减速箱通风2)
双减速箱3)


1) 适合规格 D11 - D41

2) 标准规格50

3)  针对特别低的 速度
