Z Cylindrical-rotor motors

电机输出功率可达 45 kW

Z Cylindrical-rotor motors

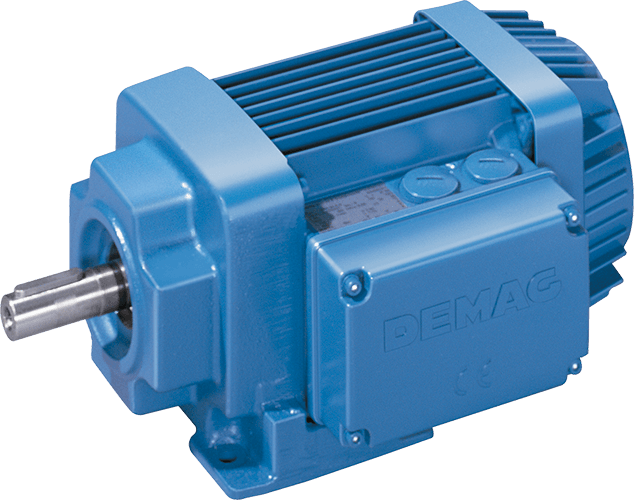

圆柱转子电机

圆柱转子电机

我们的 Z 型圆柱转子电机能可靠而高效地执行各种工业驱动任务。它们非常适合各种应用,性能卓越:

  • 电机输出功率高达 45 千瓦
  • 为行走应用、直接控制行走及连续作业提供通过变频器供电的驱动
  • 专门针对我们的减速箱系列产品而设计
  • 简单的项目工程
  • 极高的驱动效率

Your Contact

Demag contact

Demagcranes

上海市奉贤区庄行镇欧洲工
业园区叶庄公路125号

Phone:
+86 21-6025 9029
Fax:
+86 21-3470 2854
邮箱地址:
marketing.cn@demagcranes.com

Product information

优势一览

Z 型圆柱转子电机的各种显著优势将使您在电机输出功率和制动方面受益。

强劲的电机输出功率

  • 电机输出功率可达 45 千瓦
  • 2、4、6 或 8 极
  • 双速变级电机
  • ZBA/ZNA 适合配备变频器的行走应用
  • ZBF用于直接控制行走应用
  • ZBE/ZNE 在能效达到 IE2 级的情况下可持续运行

定制的的制动性能

  • 电机可选配制动器
  • 0.9 至 680 Nm 的指定制动扭矩
  • 可针对每种电机架尺寸提供两种制动器尺寸
  • 配备碟刹制动器的 ZB 型圆柱转子电机(在无电压供应时采用弹簧控制)
  • 使用不同的弹簧强度和数量提供精细分级的制动扭矩
  • 有多种控制模块可供选择以控制电磁制动释放时间,以满足应用场合要求。

电机与减速箱组合

直接驱动输入

使用端盖的减速箱与 Z 型圆柱转子电机组合

Direct drive input

联轴器连接

配备德马格连接轴轴端的电机与减速箱组合(Z 型圆柱转子电机或 KB 锥形转子制动电机),使用对接法兰和滚珠星形联轴器

Coupling connection

技术参数

输出功率高达 45 千瓦:4 极 Z 电机

  名称
ZBA = 有制动器
ZNA = 无制动器
输出 [千瓦]
60% CDF
60 °C 温度
ZBA/ZNA 63 B4 0.18
ZBA/ZNA 71 A4 0.25
ZBA/ZNA 71 B4 0.37
ZBA/ZNA 80 A4 0.55
ZBA/ZNA 80 B4 0.75
ZBA/ZNA 90 A4 1.1
ZBA/ZNA 90 B4 1.5
ZBA/ZNA 100 AL4 2.2
ZBA/ZNA 100 B4 3
ZBA/ZNA 112 A4 4
ZBA/ZNA 132 AL4 5.5
ZBA/ZNA 132 B4 7.5
ZBA/ZNA 132 B4 9.5
ZBA/ZNA 160 AL4 11
ZBA/ZNA 160 B4 15
ZBA/ZNA 180 A4 18.5
ZBA/ZNA 180 B4 22
ZBA/ZNA 200 A4 30
ZBA/ZNA 225 AL4 37
ZBA/ZNA 225 B4 45

能效达 IE2 级:4 极 ZBE/ZNE 电机

名称

ZBE = 有制动器
ZNE = 无制动器

输出 [千瓦]

100 % CDF

40 °C 温度

能效 [%]
η50 η75 η100
ZBE/ZNE 63 B4 0.18 66.5 71.2 72.1
ZBE/ZNE 71 A4 0.25 69.5 74.0 74.9
ZBE/ZNE 80 A4 0.55 78.0 78.3 78,1
ZBE/ZNE 80 B4 0.75 79.3 82.2 79.6
ZBE/ZNE 90 A4 1.1 79.8 82.3 81.4
ZBE/ZNE 90 B4 1.5 82.1 83.4 82.8
ZBE/ZNE 100 A4 2.2 83.8 84.9 84.3
ZBE/ZNE 100 B4 3 83.6 86.4 85.5
ZBE/ZNE 112 A4 4 86 87.4 86.6
ZBE/ZNE 132 A4 5.5 87.2 88.3 87.7
ZBE/ZNE 132 B4 * 7.5 87.5 90.3 88.7
ZBE/ZNE 160 A4 * 11 89 90.8 89.8
ZBE/ZNE 160 B4 * 15 89.2 91.8 90.6
ZBE/ZNE 180 A4 * 18.5 89.3 92.4 91.2
ZBE/ZNE 180 B4 * 22 89.2 92.3 91.6
ZBE/ZNE 200 A4 * 30 88.4 92.8 92.3
ZBE/ZNE 225 A4 * 37 90.8 93.2 92.7
ZBE/ZNE 225 B4 * 45 92.2 93.5 93.1

* only for operation with frequency inverter

直接控制行走应用:8/2 极 ZBF 电机

名称 输出 [千瓦] 40/40% CDF,40 °C 温度
ZBF 63 A 8/2 0.06/0.25
ZBF 71 A 8/2 0.09/0.34
ZBF 80 A 8/2 0.13/0.5
ZBF 90 B 8/2 0.2/0.8
ZBF 100 A 8/2 0.29/1.2
ZBF 112 A 8/2 0.46/1.9
ZBF 132 A 8/2 0.72/2.9
ZBF 132 B 8/2 0.88/3.5
