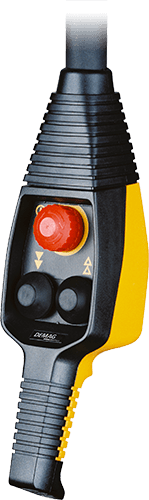

DSK 手电门
DSK 手电门
控制方便
不论您希望在地面上控制葫芦还是需要控制机械,有线 DSK 手电门都是您的理想选择。
为什么?
- 安全系数高
- 可直接控制或通过接触器控制
- 人体工学设计,操作更舒适
- 可进行灵活配置,以满足各种特殊需求
联系我们
Product information
优势一览
高度安全可靠
- 开关元件带机械互锁功能
- 无法同时启动两个方向相反的运动
性能满足应用要求
- 采用多种开关元件,可直接控制电机输出功率高达 5.5 千瓦的驱动器
- 对于较高的输出功率,可采用辅助电路中的接触器进行间接控制
操作方便
- 符合人体工学的壳体设计,让操作更加轻松
- 斜面手电门设计,让操作人员能够以自然、舒适的姿势工作
可自定义
- 可按照客户要求进行配置(例如电缆长度)
技术参数
DSK 系列手电门详细技术参数如下:
- 允许的环境温度:-25 到 +70℃
控制
- CBDN 开关元件(紧急停止),带有强制断开的常闭触点
- 可直接控制功率在 5.5 千瓦以下的驱动器
- 直接控制同步两极 开关
- 开关元件可以直接控制或接触器控制
壳体
- 优质热塑性塑料外壳具有极高的抗冲击能力
- 机架抗火、防潮、抗腐蚀
- 耐燃油、盐水、润滑脂、油及碱性溶液
安全
- 采用专用胶管消除应力,并带有保护套(标配)
- 保护绝缘特性符合 DIN VDE 0100 第 410 部分的规定
- 开关间距和操作力符合 DIN 33401 标准,作用力 < 8 N
- 防护等级IP 55符合 DIN VDE 0470 “悬挂”工作条件标准
- 可根据需求将防护等级提高到IP65
主电流开关元件 | ||||||
---|---|---|---|---|---|---|
类型 | CBD 1 | CBD 2 | CBDN | |||
设计 | 单级开关元件 2 NO |
双级开关元件 第 1 级中包含 2 NO 第 2 级中包含 2 个转换触点 |
单级起重机开关 (紧急停止),3 NC |
|||
额定工作电压 [伏] | 230 | 400 | 500 | 230 | 400 | 500 |
额定工作电流 [安] | 20 | 12 | 9 | Ith 2 | 25 | |
使用类别 DIN VDE 0660 / EN 60947 主电流 |
AC 3, AC 4 | AC 3, AC 4 | 分断能力可达 5.5 千瓦 | |||
标称绝缘电压 | Ui500 伏~ 到 DIN VDE 0110, CSA 300 VAC |
控制电流开关元件 | ||||||
---|---|---|---|---|---|---|
类型 | CBS 1 | CBS 2 | ||||
设计 | 单级开关元件 2 NO |
双级开关元件 第 1 级中包含 2 个 NO 第 2 级中包含 1 个顺序控制 NO |
||||
额定工作电压 [伏] | 230 | 400 | 500 | 230 | 400 | 500 |
额定工作电流 [安] | 10 | 6 | 4.5 | 10 | 6 | 4.5 |
使用类别 DIN VDE 0660 / EN 60947 主电流 |
AC 15 | AC 15 | ||||
标称绝缘电压 | Ui 500 V~ 到 DIN VDE 0110, CSA 150 V AC |
